拉桿組件


Q/JDE


天津吉達爾重型機械科技股份有限公司企業標準

Q/JDE 00002-2024






鍛壓設備拉桿


通用技術條件與加工







2024-9發布                                         2024-實施


天津吉達爾重型機械科技股份有限公司 發布




目次

1 范圍 II


2 規范性引用文件 1


3 一般要求 1


4 主要技術參數 1


4.1 實物圖 1


4.2 標記 2


4.3 標記示例 2


4.4 類型 2


4.5 拉桿計算 3


4.6 材質 7


4.7 選型參考 7


5 制作要求 9


5.1 加工 9


5.2 檢驗 9


5.3 判定規則 9


5.4 儲存與運輸 9





前言


本產品因無國家標準和行業標準,為了保證產品標準化以及為產品出廠檢驗與交付提供依據,根據國家和行業的有關要求,結合用戶需求,特制定本企業標準。

本標準主要參照GBT1.1-2020標準化工作導則 第1部分 標準化文件的結構和起草規則。

本標準由天津吉達爾重型機械科技股份有限公司提出。

本標準由天津吉達爾重型機械科技股份有限公司技術部負責起草。

本標準起草人:王永東





鍛壓設備拉桿通用技術條件與加工

1 范圍


本標準規定了鍛壓設備拉桿的通用技術條件與加工。

本標準適用于鍛壓設備廠家選型和制造企業加工。


2 規范性引用文件


下列文件對于本文件的應用是必不可少的。凡是注日期的引用文件,僅所注日期的版本適用于本文件。凡是不注日期的引用文件,其最新版本(包括所有的修改單)使用本文件。

GB/T 1804—2000 未注公差的線形和角度尺寸公差

GB/T 17107-1997 鍛件用結構鋼牌號和力學性能

JB/T 5000.8-2007 重型機械通用技術條件 第8部分 鍛件

JB/T 5000.14-2007 重型機械通用技術條件 第14部分 鑄鋼件無損探傷

JB/T 9179.3-2013 液壓機上鋼質自由鍛件機械加工余量與公差 第3部分 臺階軸類

JB 2076-1984 液壓機用45°鋸齒螺紋牙型與基本尺寸


3 一般要求


3.1 鍛壓設備拉桿參考本標準第4條選型。

3.2 鍛壓設備拉桿通用技術條件應符合GB/T 17107-1997以及本標準。

3.3 鍛壓設備拉桿加工應嚴格按照設計圖紙要求及本標準進行制造和檢驗。


4 主要技術參數

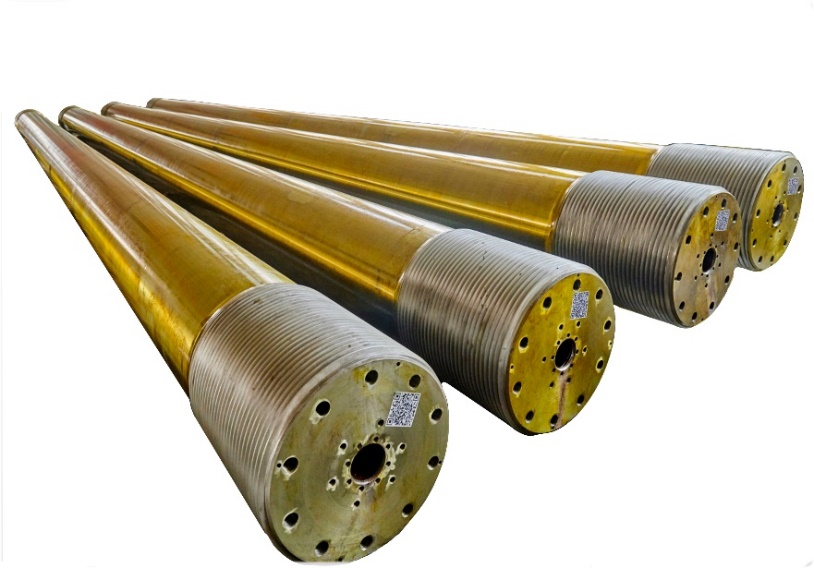

4.1 實物圖


圖一

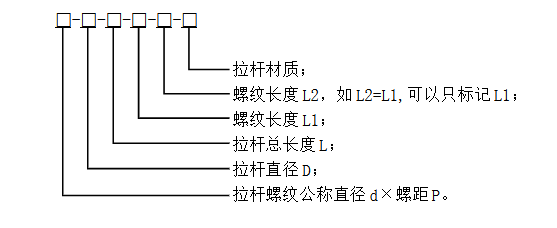

4.2 標記表示方法如下


4.3標記示例


鋸齒形螺紋d×P=320×10,拉桿直徑D=?300mm,總長度L=10000mm,螺紋長度L1=L2=350mm,材質為45#鋼的拉桿標記為: YS320×10-300-10000-350-45


4.4類型

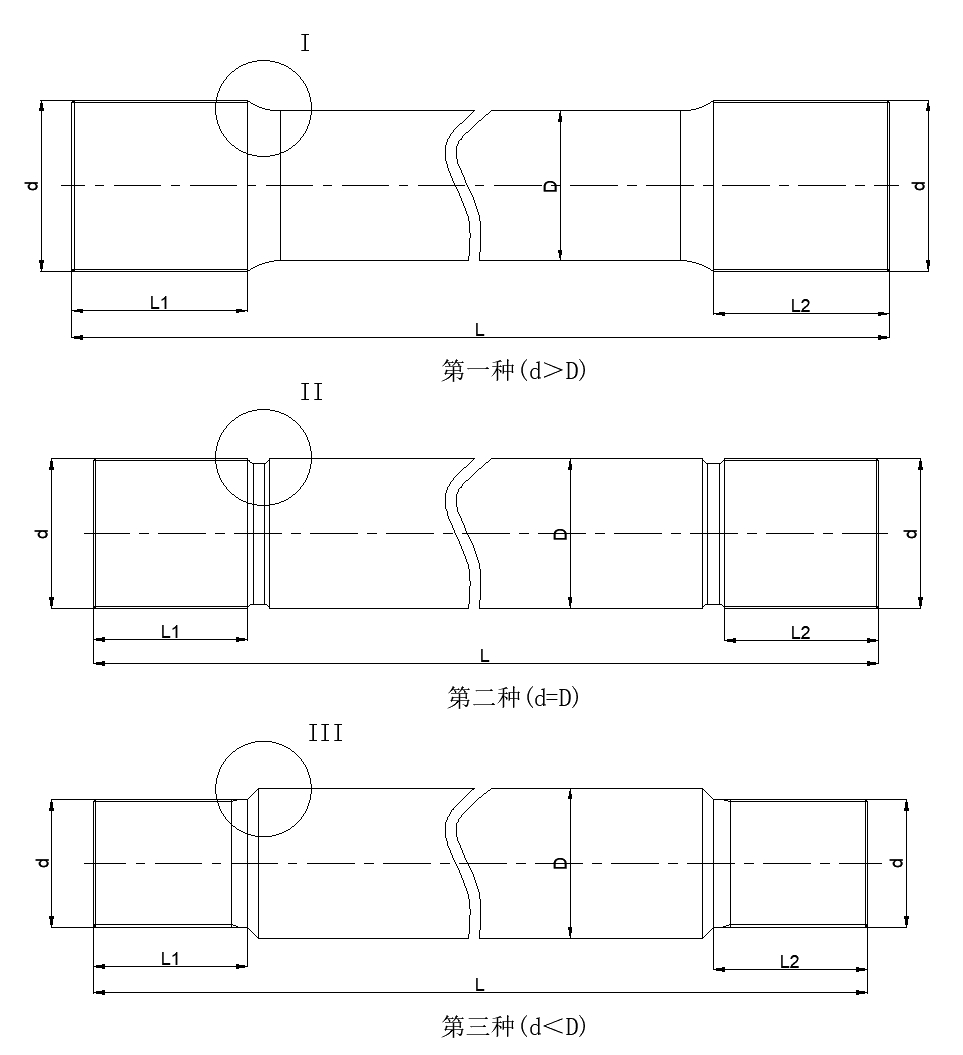

4.4.1 按照螺紋公稱直徑和直徑(D)大小關系可分為三種類型(見圖2)。


2


三種類型的拉桿對應過渡細節放大圖(見圖3)。


螺紋公稱直徑d與直徑D的過渡部分細節圖


3

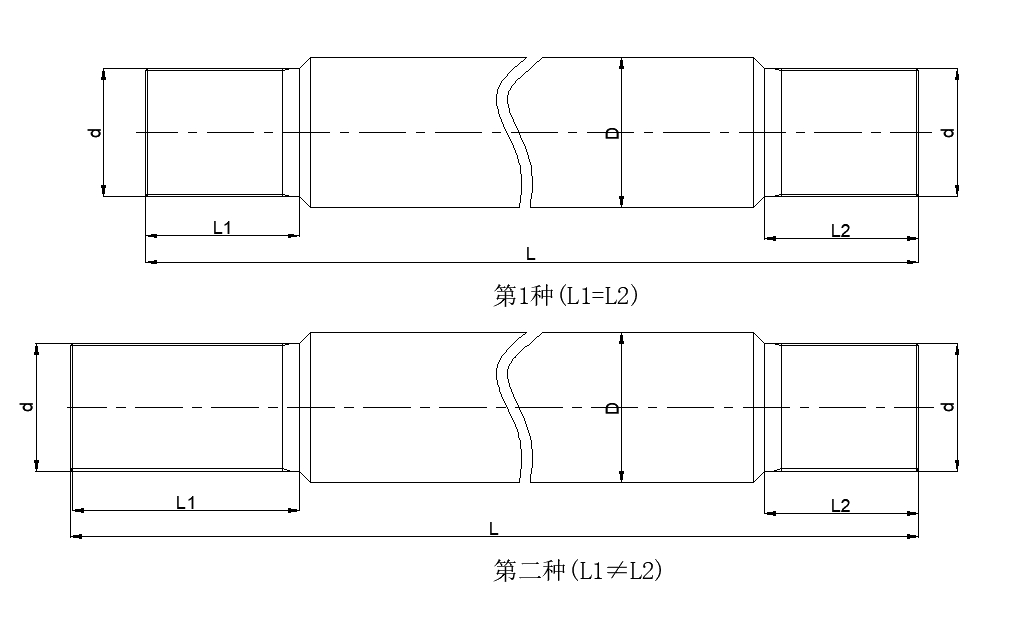

4.4.2 按照兩端螺紋長度L1L2尺寸可分為兩種類型(見圖4)。


4


4.5 拉桿計算


4.5.1 預緊計算


壓力機在工作時,橫梁、底座和立柱之間不能產生間隙和錯移,因此拉桿必須有足夠的預緊力。

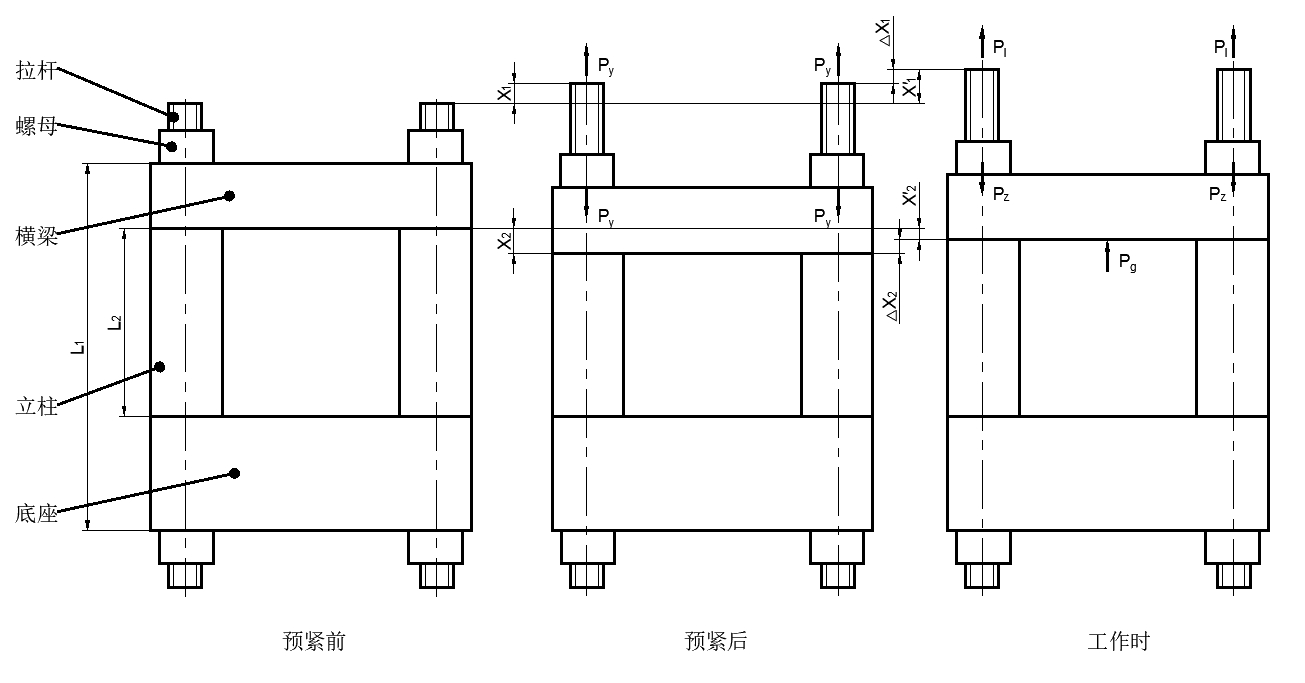

拉桿和立柱變形示意圖(見圖5


X1——預緊后拉桿伸長量  X2——預緊后立柱壓縮量   X′1——工作時拉桿的伸長量

X′2——工作時立柱殘余壓縮量

5


拉桿在工作時比預緊時所增加的伸長量為:

ΔX1 = X1 - X1

立柱在工作時比預緊時所減少的壓縮量為:

ΔX2 = X2X2

∵                              ΔX1 = ΔX2 =ΔX

∴                             X1 - X1 = X2 - X2

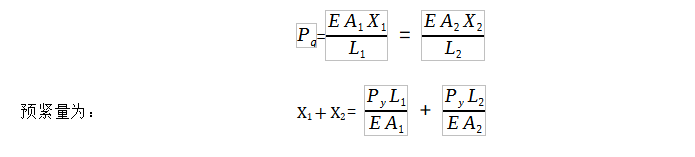

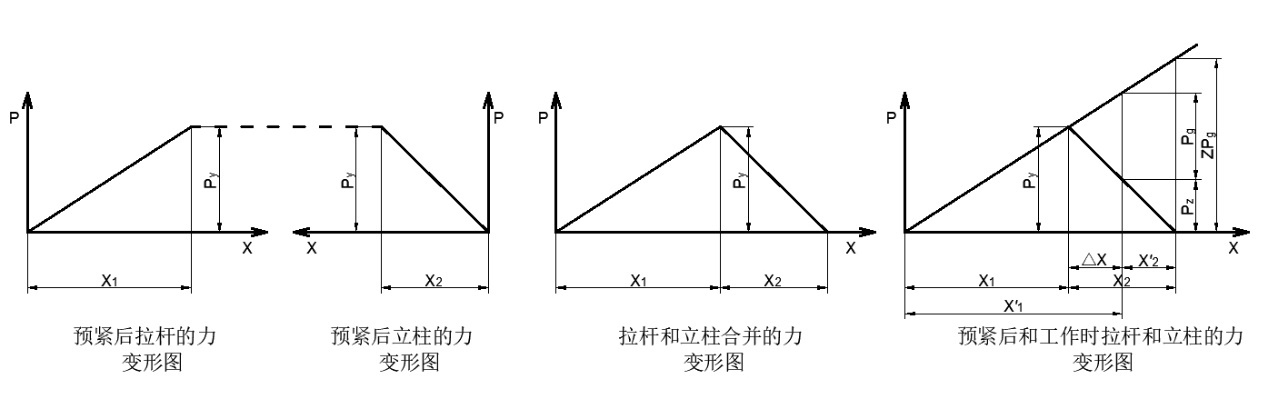

在彈性范圍內,拉桿和立柱的受力和變形都是線性關系(見圖6)。


6

機身收到公稱壓力Pg作用時,拉桿還會承受立柱給它的反作用力(立柱的殘余預緊力)。所以此時拉桿受力從Py增為Pl,而立柱受力從Py減為PzPz為殘余預緊力)。

由圖可知:                 Pl = Pg + Pz

此時相應的變形量,拉桿從X1變?yōu)?/span>X′1(即X1+ΔX)。立柱從X2變?yōu)?/span>X′2(即X2-ΔX)。

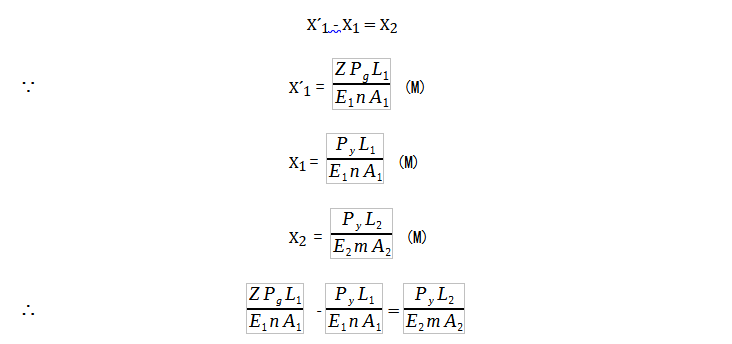

若將工作壓力增至ZPgZ稱為預緊系數),則立柱的變形量變?yōu)榱悖?/span>X′2=0,這樣

X1 - X1 = X2 - X2就可以寫成為:

式中 Pg ——公稱壓力(N

Py ——預緊力(N

Z  ——預緊系數,根據經驗一般取1.251.8

L1、L2——拉桿和立柱工作長度(M

E1、E2——拉桿和立柱彈性模量(N/M2

n、m ——拉桿和立柱數目,通常n=4,m=2

A1、A2——拉桿和立柱的截面積(M2



從許用應力出發,計算應變:


L1 ——拉桿長度

ε ——拉桿應變

E ——拉桿彈性模量,一般選210GPa2.1×1011Pa

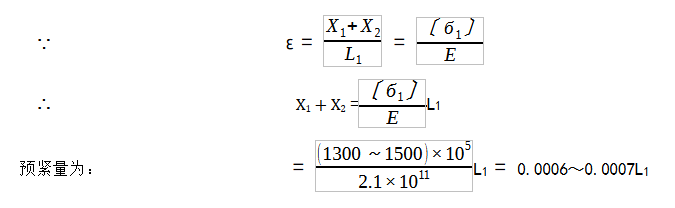

б1〕——拉桿許用應力,參照現行壓力機,取13001500×105Pa


或者根據胡克定律,也可得出下式:


4.5.2 螺紋計算與類型


拉桿公稱直徑可按照以下經驗公式預選(適用于四根拉桿):


式中Pg單位KN,算出數值進行圓整,取為標準數值。

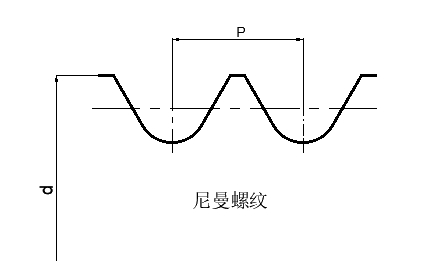

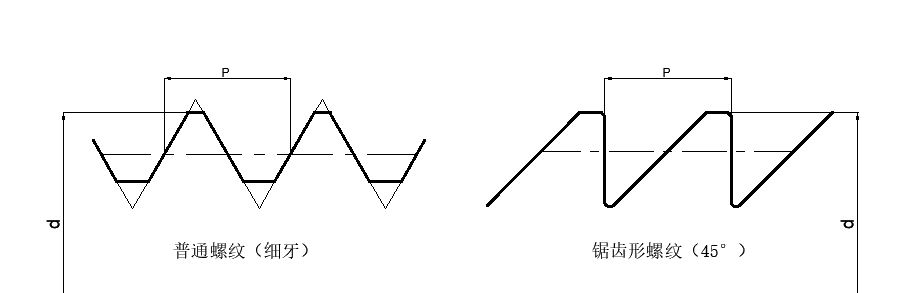

拉桿常用螺紋類型可分為普通螺紋(細牙)、鋸齒形螺紋(45°)符合JB 2076-1984規定和尼曼螺紋(見圖7)。



d — 螺紋公稱直徑   P — 螺距


7


普通螺紋(細牙),優點利于自鎖,缺點抗拉強度低,適用于小拉力的拉桿。

鋸齒形螺(45°),優點接觸面積大,尤其單向抗拉強度高,適用于大拉力的拉桿。

尼曼螺紋,優點抗拉強度比普通螺紋高,缺點接觸面積略小,適用于一般拉力的拉桿


4.5.3 預緊方式


拉桿預緊通常采用加熱或增加液壓螺母,來達到預緊要求。

加熱方式,指通過蒸氣進行加熱,熱脹伸長后,鎖緊螺母。但由于材料、直徑等原因,需要很長時間才能完成。

增加液壓螺母方式,指加長螺紋L1的長度,即L1>L2(見圖4),在螺母上方增加液壓螺母,利用液壓缸對液壓螺母施力以達到伸長要求,鎖緊螺母。


4.6材質


拉桿使用材料主要有45#、35CrMo、42CrMo 40Cr、30Cr2Ni2Mo等幾種材質,材料應符合GB/T 17107-1997規定。


技術參數見1

1

材質

截面尺寸(mm

熱處理狀態

硬度(HB

45#

100

100-250

250-500

300-500

正火或正火+回火

163-217

35CrMo

100

100-300

300-500

500-800

調質

217-269

207-255

196-255

176-241

42CrMo

100

100-160

160-250

250-500

500-750

調質

296-321

241-302

225-269

207-255

176-241

40Cr

100

100-300

300-500

500-750

調質

217-269

207-255

196-255

176-241

30Cr2Ni2Mo

100

100-160

160-250

250-500

500-1000

調質

325-369

302-341

269-321

250-302

229-286


4.7 選型參考


參照以往制作拉桿螺紋、直徑、螺紋長度對應的關系表。見2



2


螺紋類型規格d×P

拉桿直徑D

螺紋長度

L1

L2

普通螺紋

M120×6

?120

270

170

M140×4

?125/?130

290/330

210/190

M160×4

?160

290

170

M190×6

?200

525

250

M200×6

?210

460

250

M240×6

?240

545

290

M260×6

?250

520

290

M270×6

?255/?263/?275/?280

520/580/615

290/310

M280×10

?266

850

850

鋸齒形螺紋(45°

YS180×6

?170

460

300

YS210×8

?220

280/540

275/280

YS230×8

?240

550

280

YS260×10

?247

580

280

YS270×10

?280

615

310

YS280×10

?280/?290

600/635

370/335

YS290×10

?300

610

332

YS300×10

?280/ ?285

500/640

490/310

YS310×10

?310

650

400

YS320×10

?305/?320/?325

820

540

YS340×10

?320/?340

915/700

355/350

YS380×12

?350/?365/?500/?600

720/730/830/845

400/470

YS400×16

?380/?400

425/860/1200

425/430/600

YS420×12

?430

900

470

YS450×16

?360/?400/?420/

?430/?440

460/480/490/

500/560/580/810

460/480/490/

500/560/580

YS480×16

?440/?450/?460

530

530

YS500×16

?470

550

550

YS520×20

?460/?490/?495/?500

550/560/580

550/560/580

YS550×20

?520

580

580

YS600×20

?570/ ?575

610/640

610/640

YS630×20

?590

675

675

YS650×24

?610

660

660

尼曼螺紋

Nie260×8

?250

420

290

Nie280×10

?266

500

500

Nie300×12

?285

550

550

Nie350×14

?340

650

550

Nie400×22

?400

1000

600

Nie420×24

?410

1100

700

Nie450×26

?440

800

800

Nie480×26

?470

800

800

Nie500×28

?500

850

700

Nie550×30

?520

850

850

Nie600×30

?580

900

900

注:可根據客戶的自身需求按照本標準4.2條選型。


5 制作要求


5.1 加工


5.1.1 嚴格按照標準規定的技術圖紙要求加工,應符合JB/T 9179.3-2013的規定,保證其尺寸精度和粗糙度,未注公差的應符合GB/T 1804—2000的規定。

5.1.2 嚴格控制形位公差,不得超出圖紙給定的范圍。

5.1.3 加工長拉桿時,合理使用中心架,防止工件彎曲。

5.1.4 加工長拉桿深孔和拋光時,使用專用智能輔助設備,提升效率的同時保證精度。

5.1.5 加工螺紋應符合相應的螺紋標準要求,螺母需同一機床進行加工適配。


5.2檢驗


5.2.1 原料檢驗,不得有裂紋、夾渣、重皮等影響零件強度的缺陷,應符合JB/T 5000.8-2007的規定。

5.2.2 粗車后按JB/T 5000.14-2007的規定做探傷。

5.2.3 調質后檢驗硬度符合圖紙要求或本標準4.6條要求。

5.2.4 加工時要按照三檢(自檢、互檢、專檢)制度進行全程檢驗,保證加工精度要求。

5.2.5 加工后對外觀進行檢驗,表面不得有刀痕和劃傷等缺陷,所有棱角倒鈍。


5.3判斷規則


拉桿出廠前應滿足Q/JDE 00002-20245.2條為合格品。


5.4 儲存與運輸


檢驗合格后,涂防銹油,拉桿與螺母裝配后入庫,螺母部位進行包裹,防止磕碰。放置與運輸時注意合理支撐,防止拉桿變形。
